[CATIA] 전장 하네스 설계

안녕하세요. 다쏘시스템 공식 플래티넘 파트너사 오상자이엘의 PLM 사업부입니다.
최근 자동차·항공·산업장비처럼 전장 복잡도가 높은 제품에서는 전장 설계와 기구 설계의 동시 검토가 필수입니다. 오늘은 CATIA 전장 제품 중 Electrical Harness Design Workbench 구성과 역할을 실무 관점에서 정리해드립니다.





1. Electrical Harness Design 이란?



CATIA 전장 하네스 설계는 전기 배선 뭉치(하네스)를 3D 환경에서 배치·라우팅·검토하고, 제조를 위한 전개(Flattening) 및 도면 생성까지 연결하는 흐름입니다. 전장 설계를 2D 논리(회로/스키매틱) ↔ 3D 물리(하네스)로 연계하고, 3D 하네스 설계 결과가 제조/도면 생성 단계로 자연스럽게 이어지도록 안내합니다.



2. CATIA 전장 Workbench 구성



CATIA V5 전장 하네스 작업은 보통 아래 4개 Workbench 조합으로 진행됩니다.



1) ELB (Electrical Library)

커넥터/전장 디바이스/서포트(클립, 밴드, 그로밋 등)를 카탈로그로 구성하고 관리하는 기본 라이브러리 영역입니다.
표준 부품을 카탈로그화해 두면 설계자가 반복 설계 대신 재사용 기반 설계를 할 수 있어 품질과 속도를 함께 올리기 좋습니다.



2) EHI (Electrical Harness Installation)

기구(3D) 컨텍스트 안에서 Geometrical Bundle과 Bundle Segment/Branch를 만들고, 장치/커넥터 배치, 브랜치 구성, 슬랙(여유 길이) 관리 등 하네스 “뼈대”를 구성하는 단계입니다.
다쏘시스템은 3D 하네스 상세 설계가 2D 스키매틱과 강하게 연결되고, 자동 배치/동기화 흐름을 통해 설계자가 상세 완성(서포트 배치·브랜치·라우팅·보호재·번들 지오메트리)에 집중할 수 있다고 설명합니다.



3) EWR (Electrical Wire Routing)

회로/배선 정보와 연결해 Wire/Cable 생성 및 라우팅, 번들 구체화(직경/길이 관리 포함)를 수행합니다.
3DEXPERIENCE CATIA 전장 역할(Role) 설명에서도 논리–물리 동기화와 3D 컨텍스트 라우팅, 와이어/케이블 길이 확보가 핵심 가치로 제시됩니다.



4) EHF (Electrical Harness Flattening)

3D에서 만든 하네스를 2D 전개(Flattening)하여 제조/조립/검사용 도면과 문서화를 지원합니다.
공식 기능 설명에서는 EHF가 EHI로 생성한 3D 하네스를 추출해 전개 뷰를 제공하고, 번들 세그먼트 조작 도구로 적정 레이아웃을 만들며, 3D 모델과의 연관(Associativity)을 유지해 동시공학을 지원한다고 안내합니다.

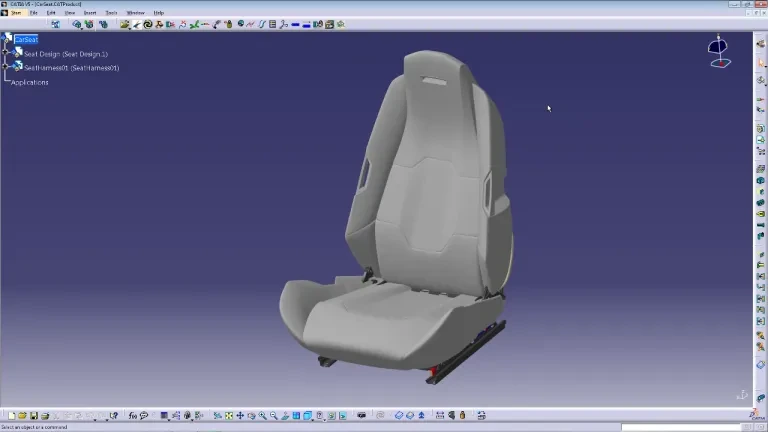

CATIA V5 전장/기구 통합 컨텍스트 예시





3. 실무 흐름을 보면 더 쉬운 "한 줄 프로세스"



ELB(표준 부품/카탈로그) → EHI(3D 설치/번들 뼈대) → EWR(배선 라우팅/구체화) → EHF(전개/제조 문서화)
이 흐름이 정리되면, 전장 설계는 단순 모델링을 넘어 제조 데이터까지 이어지는 디지털 연속성으로 관리할 수 있습니다.





4. Electrical Harness Design에서 얻는 실무 효과



• 기구 설계 컨텍스트에서 전장 하네스를 설계해 간섭/패키징 리스크를 조기에 줄임
• 2D 논리 설계와 3D 물리 설계를 연결해 정합성(동기화)과 추적성 강화
• 3D 하네스에서 전개/도면 생성까지 이어져 제조 준비 리드타임 단축



마무리하며, 오늘은 CATIA 전장 제품의 핵심인 Electrical Harness Design Workbench 구성(ELB/EHI/EWR/EHF)을 실무 관점으로 정리해드렸습니다.
전장 설계는 “그리는 작업”보다 표준화(카탈로그)–동기화(논리↔물리)–문서화(전개/도면)까지 연결되는 체계가 중요합니다.
